8通道16波长单纤波分复用器系统详解
Description
8通道16波长单纤波分复用器系统详解
| 产品特点： ?低插入消耗 ?宽带宽 ?高通道隔离度 ?高稳固性和可靠性 ?无胶光路 ?接入网络 |
应用规模： ?信号监控 ?光纤到户 ?光线路终端、光网络单位 ?CATV光网络 ?光纤放大器 ?波分复用系统 |
只接一个通道系统原理图：
注：若是上这个通道不可正常通讯，，，请做以下检测
1，，，1310nm光模？？？榈姆⑸渲绷1470nm的吸收（欠亨过波分装备），，，1310nm光模？？？榈奈罩绷1470nm的发射（欠亨过波分装备），，，若是不可互通，，，请划分确认光模？？？楹凸饽？？？？樗迦氲淖氨改芊窦嫒。。。。

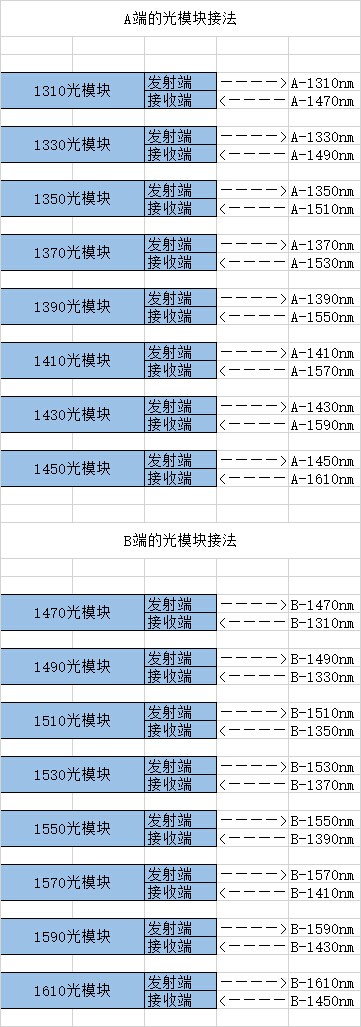

详细接法如下：

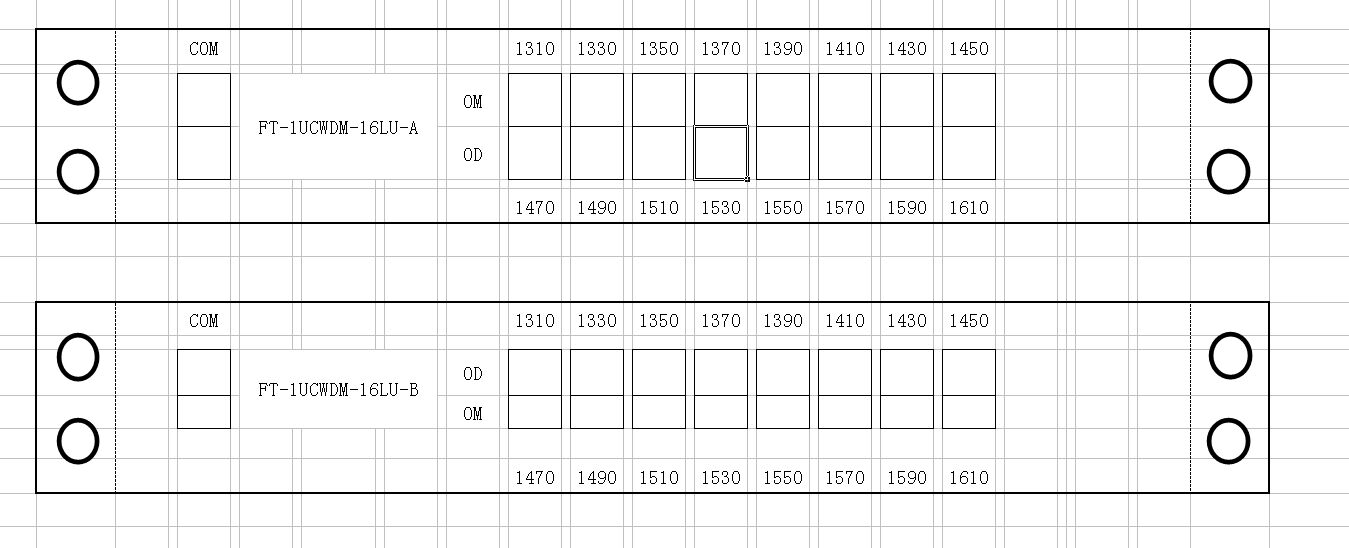

FT-1UCWDM-16LU-A 简称A
FT-1UCWDM-16LU-B 简称B
注：电信、移动、联通、广电的产品面板各有差别，，，请看清面板上的波长
