紧凑型粗波分复用器
Description

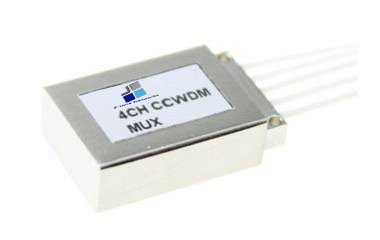

紧凑型粗波分复用器
紧凑型粗波分复用器基于薄膜滤波片手艺和自由空间手艺，，，具有优异的热稳固性。。。。。在公共端及各通道之间的有一瞄准直器，，，产品插入消耗低且通道一致性好
2. 特征
- 低插入消耗
- 高隔离度
- 低偏振相关消耗
- 紧凑精巧设计
- 优越的通道一致性
- 事情波长规模宽：1260nm~1620nm
- 事情温度规模广：-5℃~70℃
- 高可靠性和稳固性
2. 应用
- CWDM 系统
- 无源光网络PON
- CATV系统
3. 遵照
- Telcordia GR-1209-CORE-2001
- Telcordia GR-1221-CORE-1999
- RoHS
- 性能指标
|
参数 |
1x4 |
1x8 |
|
|
中心波长 (nm) |
ITU, ITU+1 |
||
|
透射带宽 (nm) |
ITU±6.5 |
||
|
事情波长 (nm) |
1460~1620 或1260~1620 |
||
|
通道距离 (nm) |
20 |
||
|
光纤类型 |
SMF-28e（0.9mm松套管） |
||
|
插入消耗(dB) |
≤1.0 |
≤1.5 |
|
|
隔离度(dB) |
相邻分/插通道 |
≥30 |
|
|
非相邻分/插通道 |
≥40 |
||
|
平展度 (dB) |
≤0.3 |
||
|
偏振相关消耗 (dB) |
≤0.2 |
||
|
偏振模式色散 (ps) |
≤0.1 |
||
|
回波消耗 (dB) |
≥45 |
||
|
偏向性 (dB) |
≥50 |
||
|
最大遭受光功率 (mw) |
500 |
||
|
事情温度 (℃) |
-5～70 |
||
|
存储温度 (℃) |
-40～85 |
||
|
封装规格 (mm) (LxWxH) |
58X30X8 |
||
备注：
- 参数不包括光纤毗连器消耗
- 在光路中每个连讨论将增添0.2dB的消耗
6. 订货信息
|
FCC |
- |
XX |
X |
X |
XX |
X |
XX |
- |
X |
X |
|
通道数 |
CWDM类型 |
模？？？ ？槔嘈 |
起始波长 |
光纤类型 |
光纤长度 |
输入端 连讨论类型 |
输出端 连讨论类型 |
|||
|
F=F-tone |
02=1x2 |
C=1460~1620nm |
M=合波 |
27=1270/1271 |
B=250um裸光纤 |
05=0.5m |
0=无 |
0=无 |
||
|
C=紧凑型 |
04=1x4 |
Q=1260~1620nm |
D=分波 |
…… |
L=900um松套光纤 |
10=1.0m |
1=FC/UPC |
1=FC/UPC |
||
|
C=CWDM |
08=1x8 |
1=合波+升级端 |
61=1610/1611 |
X=客户定制 |
15=1.5m |
2=FC/APC |
2=FC/APC |
|||
|
XX=客户定制 |
2=分波+升级端 |
XX=客户定制 |
3=SC/UPC |
3=SC/UPC |
||||||
|
4=SC/APC |
4=SC/APC |
|||||||||
|
5=LC/UPC |
5=LC/UPC |
|||||||||
|
6=LC/APC |
6=LC/APC |
|||||||||
|
X=客户定制 |
X=客户定制 |
