J7系列矩形电毗连器
Description
J7系列矩形电毗连器
该系列产品毗连方法为直插毗连,使用利便,可快速插拔,带有奇异的双重锁紧机构,防雨外壳屏障,插座灌胶密封。。插孔接纳线簧孔,可靠性高,插拔力小,使用寿命长。。普遍适用于种种电子仪器、电气装备系统之间的电路毗连。。该系列产品接纳的国家标准为GJB17A-98《J7系列耐情形线簧孔距行电毗连器规范》
情形性能
事情温度: -55℃～+125℃
相对湿度: 40±2℃时相对湿度92%-98%
事情气压: 101.33KPa～6.67Pa
正弦振动: 10Hz～2000Hz 加速率245m/s²
密封性（仅密封插座）: 耐气压0.2MPa
攻击: 加速率1176m/s²
碰撞: 加速率392m/s²
离心: 加速率784m/s²
防雨: 降雨量5mm/min
机械寿命: 1000次

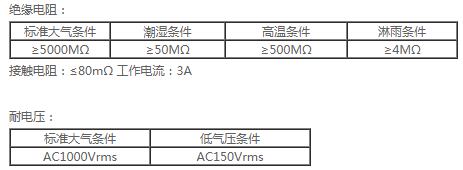

电气性能:

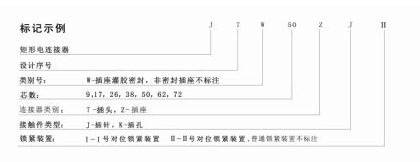

标记示例:

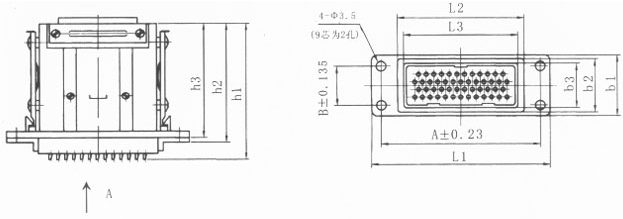

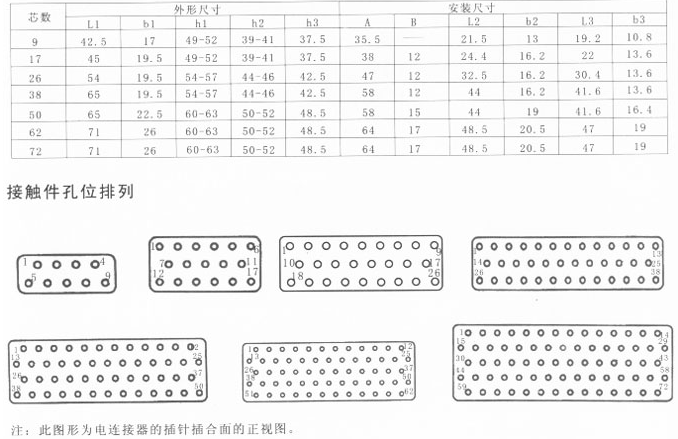

形状及装置尺寸:
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
